Le plus souvent, on parle de gaines électriques en intérieur pour désigner des éléments majeurs et totalement isolants à intégrer dans toute installation électrique. À l’extérieur, les gaines mises en place pour protéger les câbles électriques et limiter le risque d’électrocution.
Vous souhaitez faire installer une gaine électrique à l’extérieur ? Quel est le tarif d’une telle installation ? Comment procéder ?
Pourquoi enterrer une gaine électrique à l’extérieur ?
Dans quels cas est-il nécessaire d’enterrer une gaine électrique à l’extérieur ?
En matière d’alimentation électrique du logement, l’installation électrique nécessite de faire passer l’alimentation dans une gaine électrique placée en extérieur. Si vous souhaitez réaliser des travaux en particulier, une telle installation sera alors nécessaire. Ces derniers peuvent concerner l’alimentation entre le tableau divisionnaire et le tableau électrique par exemple, l’alimentation électrique d’un puits, de luminaires extérieurs, d’un portail ou même d’un bâtiment annexe présent sur votre terrain.
Enterrer une gaine électrique à l’extérieur peut aussi s’avérer nécessaire si vous comptez raccorder votre logement à la fibre ou bien étendre le système d’installation électrique.
Les règles de pose des câbles électriques enterrés
Poser une gaine électrique à l’extérieur nécessite de respecter au préalable certaines normes, dont la plus importante est la norme NFC 15-100. Cette dernière encadre l’installation de la gaine autour de différents éléments, et plus particulièrement :
- La profondeur de la gaine : si la zone n’est pas accessible aux véhicules, la profondeur minimale à respecter est de 50 cm. Dans le cas contraire, la profondeur minimale est de 85 cm.
- Le matériel à utiliser : en la matière il ne faut pas utiliser de fil conducteur électrique si vous enterrez une gaine à l’extérieur. Il s’agit d’une règle de sécurité indispensable.
- Le croisement entre les réseaux électriques qui doit être de 20 cm au minimum.
La norme NFC 15-100 préconise d’utiliser seulement un tiers de la pleine capacité des gaines quand elles sont remplies une fois la pose terminée. Cela facilite un ajout de câble supplémentaire et permet un meilleur passage par la suite. Il est également à noter que les tranchées dans le sol doivent mesurer 30 cm de largeur et 65 cm de hauteur.
Si vous faites installer un câble électrique enterré pour la mise en place de la fibre optique, ne faites pas de tranchée avec un virage à 90 ° afin de ne pas couder le câble. Pour une pose enterrée, vous avez la possibilité d’utiliser une gaine ICTA ou un fourreau de type TPC.
Ce dernier est majoritairement utilisé en matière d’alimentation électrique et se dote d’une corde en plastique située à l’intérieur de sorte à tirer le câble électrique dans le fourreau. La gaine ICTA classique est à utiliser notamment pour un passage de réseau électrique de petite section.
Travaux pour enterrer un câble à l’extérieur
Permettant de transporter le courant en toute sécurité, la gaine électrique nécessite de respecter certains travaux.
Préparer un plan pour visualiser le tracé du câble
La première étape à respecter est la réalisation d’un plan de l’alimentation. Ce dernier vous permettra d’avoir un visuel sur le tracé du câble. Dans un premier temps, faites le point sur tous les emplacements où les sources d’alimentation ne fonctionnent pas de manière autonome. Une fois que vous avez déterminé ces emplacements, vous pouvez passer à l’étape du traçage de plan en mettant l’accent sur les emplacements nécessaires pour faire des tranchées qui permettront de relier chaque zone au secteur. N’oubliez pas de conserver ce plan avec vous dans le cas où des travaux seraient nécessaires par la suite. Vous pourrez ainsi y revenir et vous y référer plus facilement.
Travaux pour enterrer un câble électrique dans de la terre
Pour enterrer un câble électrique dans de la terre, plusieurs possibilités s’offrent à vous :
- Soit vous enterrez un câble blindé dans une feuille de métal directement au sol, en respectant les règles de sécurité. Il est classique d’ajouter plusieurs tuiles par-dessus.
- Soit vous utilisez un câble ordinaire (type XVB ou VVB) et vous le placez sous un tube IRO ou OCD. Une fois qu’il est gainé, ce tube est à enterrer dans la terre à une profondeur minimale de 60 cm et sous 1 mètre de terre au moins dans le cas où la zone est ouverte au passage de véhicules. Cette dernière option est recommandée en pratique.
Dans tous les cas, il vous faudra réaliser des tranchées. Ces dernières sont à réaliser de la manière suivante :
- Faites un trou de 70 cm de diamètre recouvert de 10 cm de sable
- Installez le câble dans la gaine et recouvrez à nouveau de 10 cm de sable
- Posez un grillage rouge d’avertissement : vous pouvez choisir un grillage rigide ou bien du plastique rouge vendu en rouleau
- Recouvrez encore de terre
Travaux pour enterrer un câble électrique dans de l’enrobé
Pour enterrer un câble électrique dans de l’enrobé, il convient de poser le câble dans une gaine rigide, toujours en respectant les distances minimales de sécurité pour l’enfouissement. Ensuite, remblayez le tout à l’aide d’un mortier maigre sur lequel vous installerez une couche d’environ 5 cm d’enrobé à froid. Cela permettra de ne pas créer de rigole sur la tranchée et permettra de faire tenir le tout.

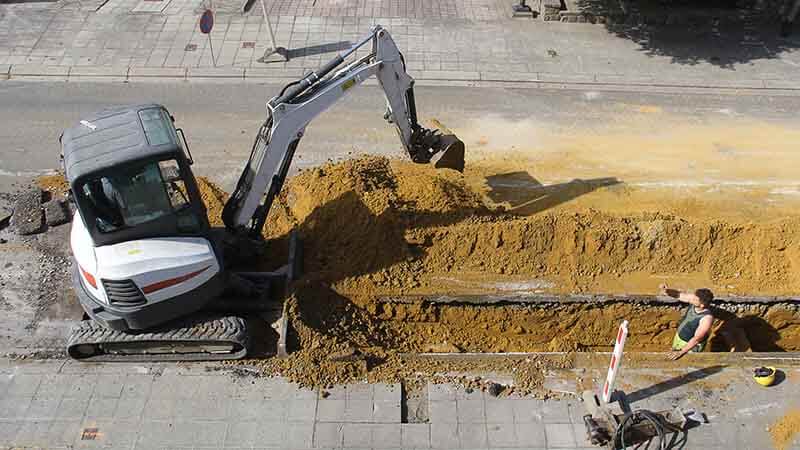

Prix pour creuser une tranchée et enfouir la gaine
À combien s’élève le tarif pour creuser une tranchée et y enfouir une gaine ? Sachez que les tarifs pour creuser une tranchée sont généralement plus élevés que les travaux simples de terrassement. Comptez en moyenne entre 10 € et 50 € le mètre linéaire si vous confiez la tâche de creuser une tranchée par un spécialiste.
Ce tarif prend en compte la creusée en elle-même, le déblaiement des gravats et le nivellement du sol. N’oubliez pas les frais annexes pour la réalisation d’autres travaux à prévoir avec la réalisation de la tranchée.
Pour creuser une tranchée, il convient également de prendre en compte le tarif horaire du professionnel. La location d’une mini-pelle vous coûtera environ 75 € de l’heure, l’intervention de l’artisan étant incluse dans ce tarif. En une journée au maximum le professionnel peut réaliser une petite tranchée. En ce qui concerne le tarif horaire d’un artisan, on le situe généralement à 35 € de l’heure bien que cette donnée varie notamment en fonction de la nature du sol et des dimensions de la tranchée.
